Erneuerung der bestehenden Holzbrücke Riedlingen

Projektdaten

Planung:

2019 - 2020

Ausführung:

2022 - 2021

Leistungen:

Brücke
Lph 6 - 8 + Örtliche Bauüberwachung

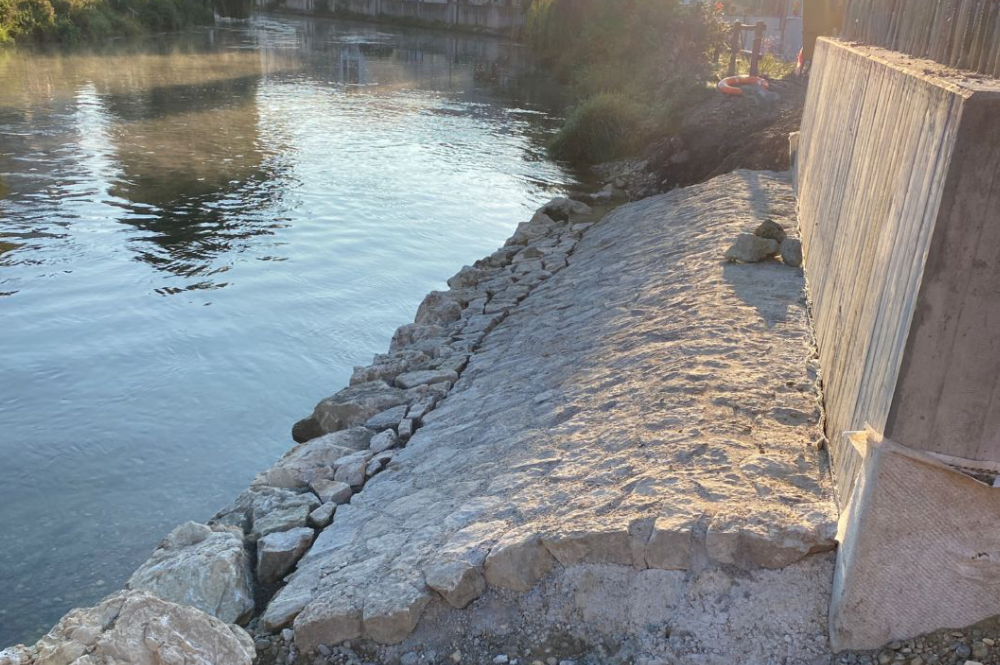

Hochwasserschutz
Lph 3 - 8 + Örtliche Bauüberwachung

Verkehrsanlagen
Lph 3 - 8 + Örtliche Bauüberwachung

Baukosten:

Brücke                     = ca. 1,4 Mio €

Hochwasserschutz = ca. 80.000 €

Verkehrsanlagen     = ca. 300.000 €

Details Brücke:

Bauwerksart:                    Trogbrücke

Stützweite:                        32,50 m

Konstruktionsbreite:         9,0 m

Widerlager:                        9,0 m breit / 2,0 m hoch

Projektbeschreibung

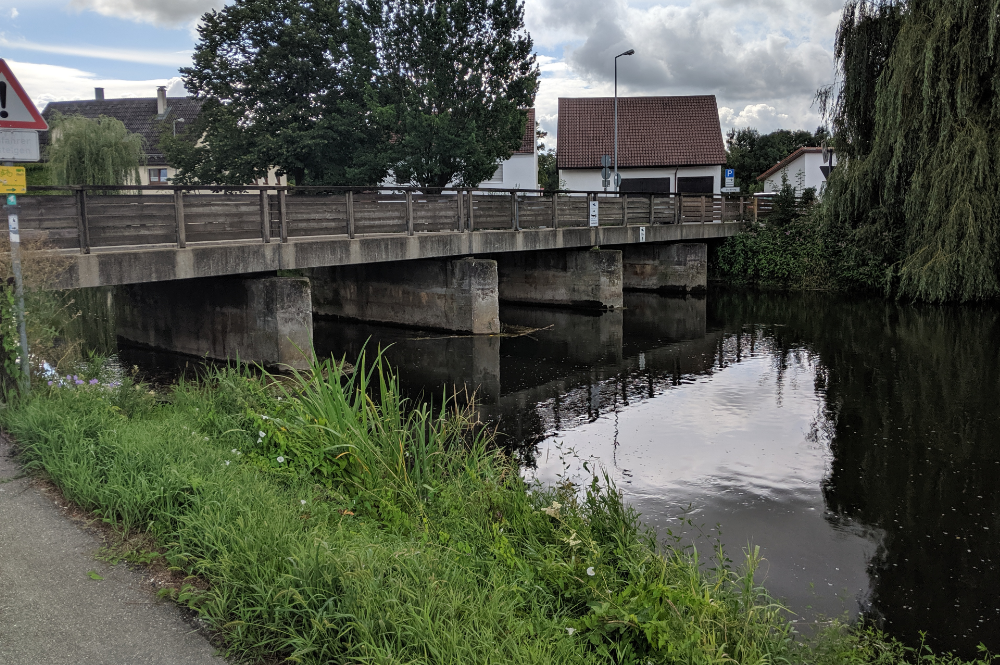

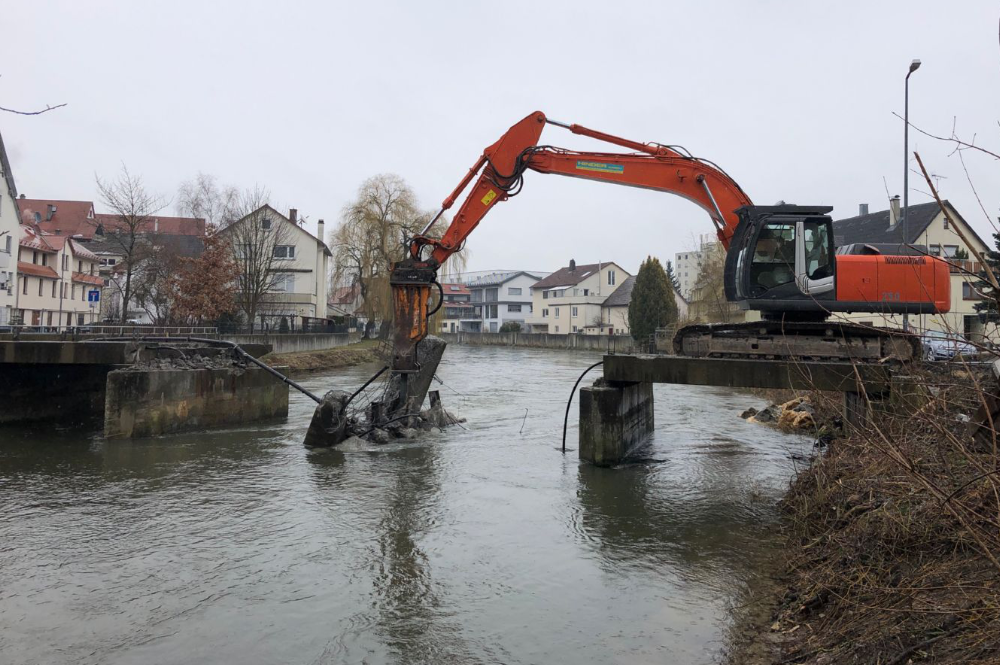

Gegenstand des Bauvorhabens ist die Erneuerung der bestehenden, so genannten „Holzbrücke“ über die Donau sowie der Lückenschluss der Hochwasserschutzmauern im Umfeld der Brücke. Die Planung der Lph 1-5 für das Brückenbauwerk hat das Ingenieurbüro sbp Schlaich Bergermann Partner aus Stuttgart erstellt.

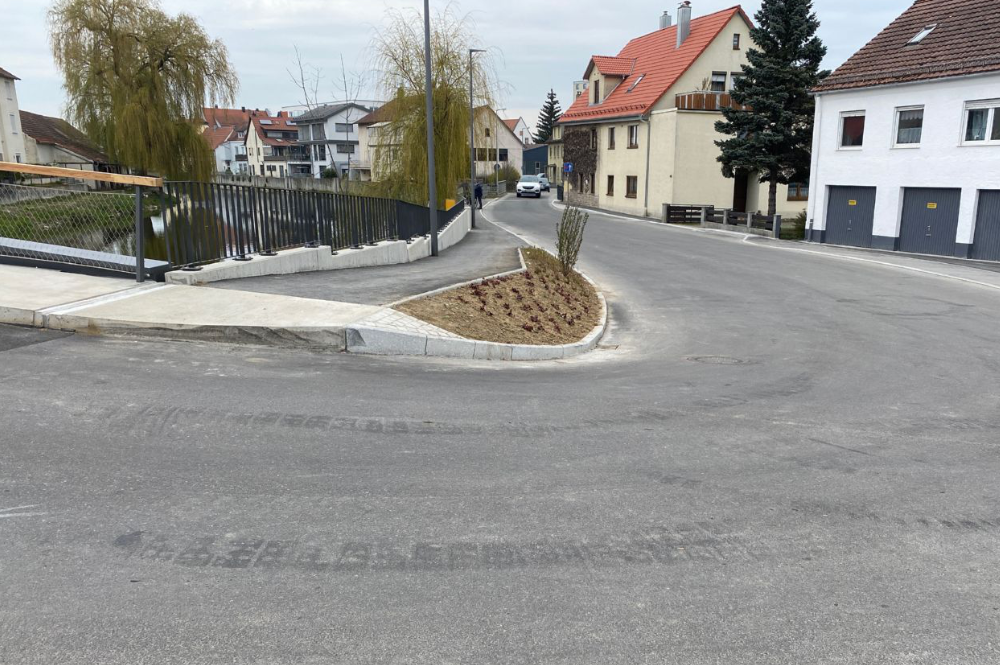

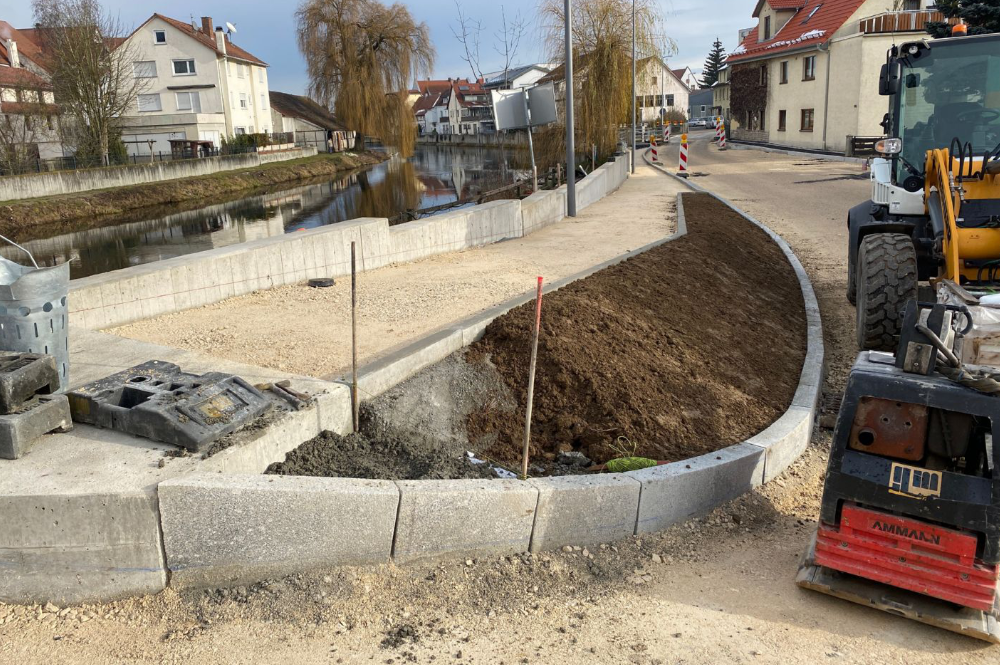

Ebenso wurden im Zuge des Neubaus der Brücke die Zufahrtstraßen erneuert.

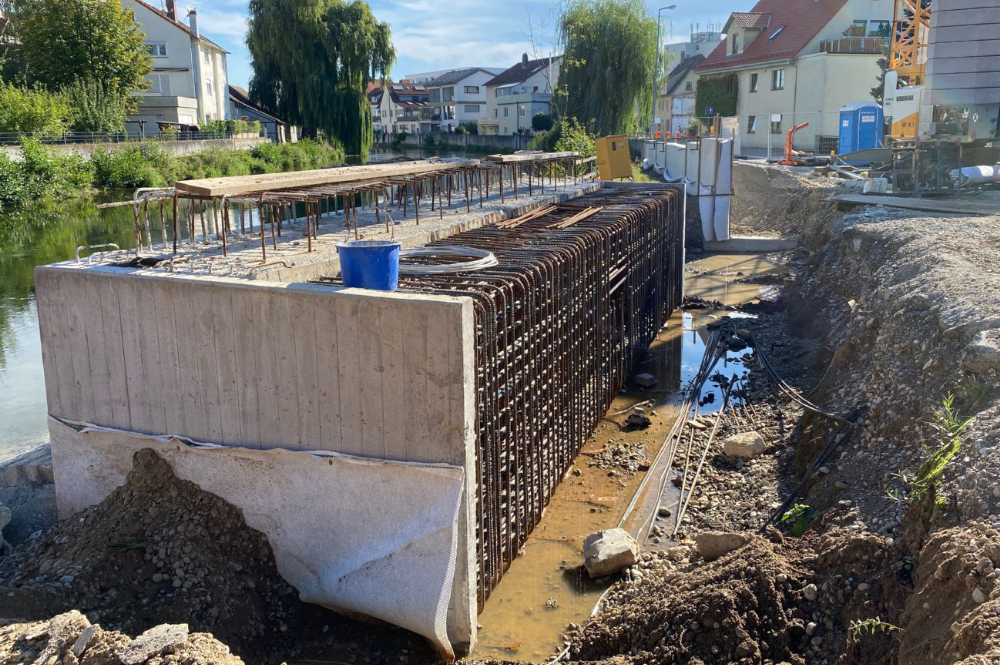

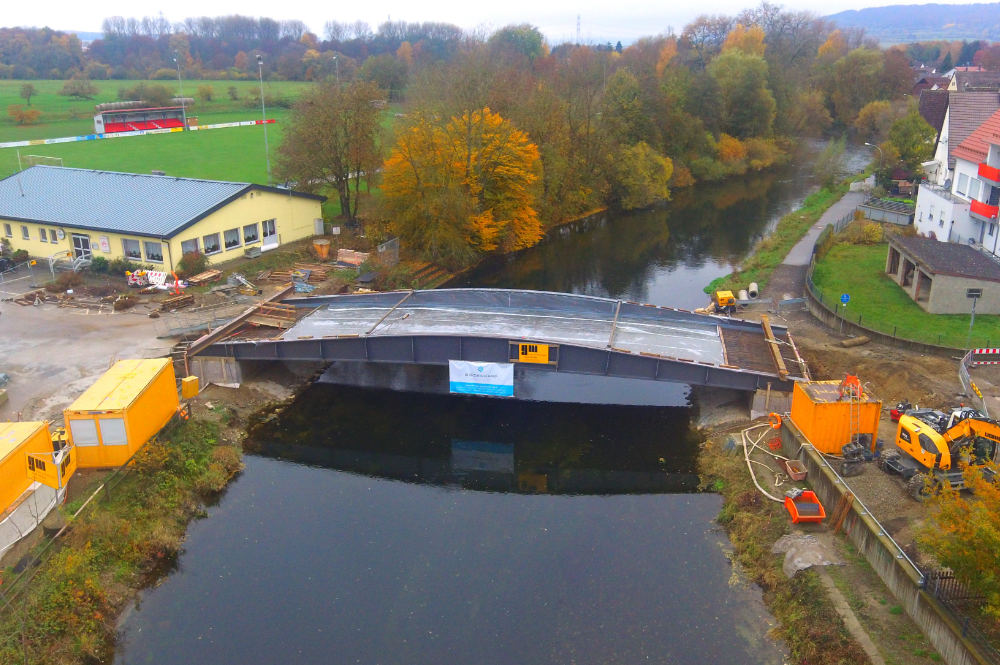

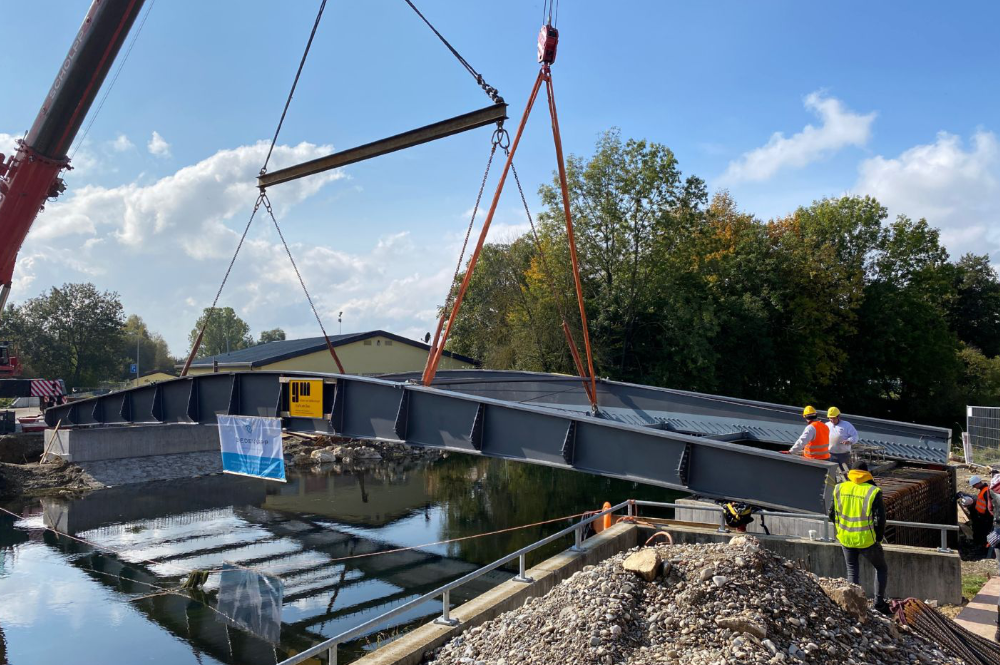

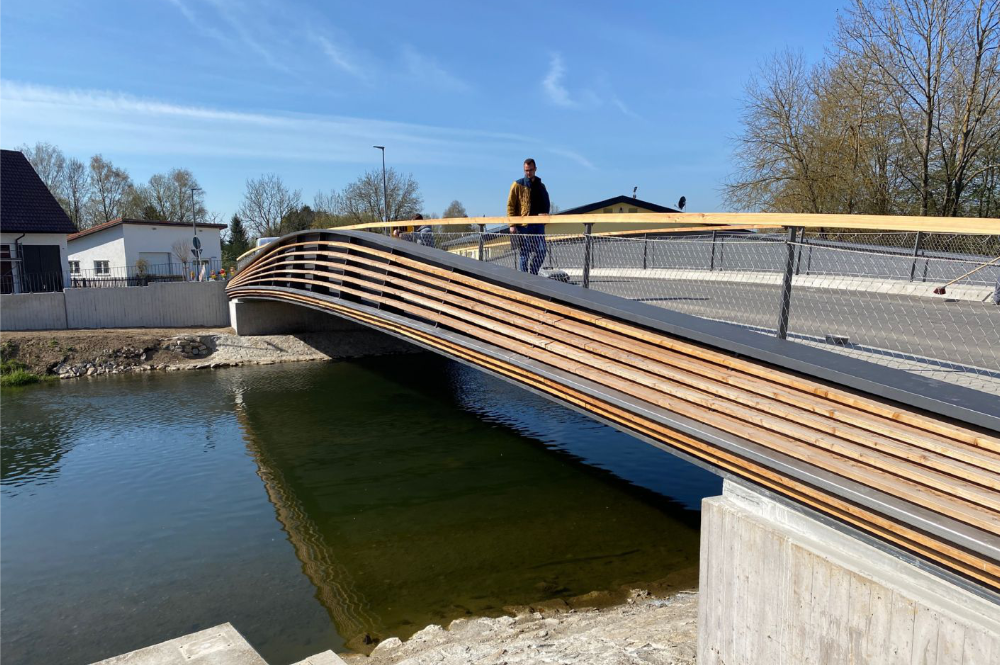

Die neue Brücke wird als Trogbrücke mit zwei außenliegenden Stahllängsträgern veränderlicher Höhe und einer dazwischenliegenden Betonfahrbahnplatte ausgeführt. Der Überbau wird lagerlos an die Widerlager aus Stahlbeton angeschlossen (integrale Bauweise). Als Übergangskonstruktion in der Fahrbahn kommt eine Asphaltdehnfuge zum Einsatz.
